INJECTION MACHINE 射出成型機

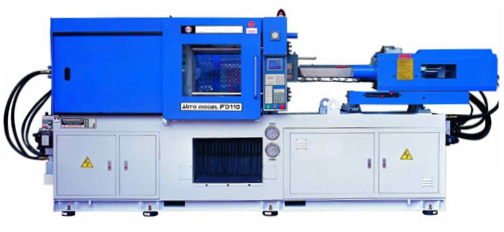

PLASTIC INJECTION MOLDING MACHINE 塑膠射出成型機

*射出量按聚苯乙烯比重1.05計算。
The shot weight is based on polystyrene at specific gravity of 1.05.

*因產品不斷研究改良﹐設計變更時﹐恕不另作通知。
Due to continuous improvements, we reserve the right to amend the above specifications without prior notice.

項目ITEMS	單位	FT-60			FT-90			FT-110			FT-140
射出單元INJECTION UNIT
螺杆直徑 Screw diameter	mm	28	30	34	30	34	40	34	40	44	40	44	50
理論射出容積 Theoretical shot volume	cm³	89	102	132	108	139	192	163	226	273	251	301	388
理論射出量 Shot weight of injection (ps)	gram	82	93	119	99	128	175	144	200	240	205	250	322
射膠壓力 Injection pressure	kgf/cm²	1857	1618	1260	1890	1475	1066	1938	1400	1157	1785	1481	1146
射出速度 Injection Speed	mm/sec				134			97			94
射出率 Injection rate	cm³/sec				95	122	168	88	122	147	118	143	185
射出壓力 Injection pressure	kgf/cm²				2481	1932	1396	2471	1785	1475	2205	1822	1410
射出速度 Injection Speed	mm/sec	97			103			77			77
射出率 Shot weight of injection (ps)	cm³/sec	60	70	86	73	93	129	70	96	116	96	117	151
夾模單元 MOULD CLAMPING UNIT
閉模力 Mould clamping force	metric tons	60			90			110			140
夾模行程 Mould clamping stroke	mm	270			300			350			380
模厚 Mould Thickness	mm	75-340			100-390			110-440			110-500
建議最小模具尺寸 Suggested minimum mold dim.(HxV)	mm	210x170			230x195			255x220			275x240
大柱內距 Distance between tie bars (HxV)	mm	320x260			350x300			390x340			420x370
模盤尺寸 Mould platen (HxV)	mm	475x415			520x470			590x540			650x600
托模行程 Ejector stroke	mm	70			80			90			100
電氣單元 ELECTRICAL EQUIPMENT
電機馬達 Pump driving motor	HP (kw)	10 (7.46)			15 (11.19)			15 (11.19)			20 (14.92)
溫度控制器 Temperature controller	(range) set	(0-400°C)x3			(0-400°C)x3			(0-400°C)x4			(0-400°C)x4
電熱容量 Heater capacity	kw	3.9			6.85			8.88			11.45
其他 OTHER
機械尺寸 Machine dimensions (LxWxH)	mm	4410x970x1540			4600x1060x1740			4850x1150			5300x1250x1900
機械重量 Machine weight	metric tons	2.8			3.5			4.2			5.0
最高系統壓力 Max. system pressure	kg/cm²	105			140			140			140

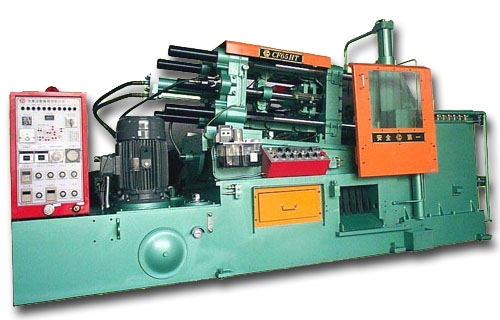

HEATING CHAMBER FULLY AUTO. DIE CASTING MACHINE 全自動壓鑄機

SPECIFICATION 規格明細表

Item 項目	單位	CF-30HT	CF-50HT	CF-65HT	CF-90HT
鎖模系統 CLAMPING SYSTEM
關模力 Locking force	Ton	30	50	65	90
支柱尺寸 Tie bar diameter	mm	55	65	65	75
模板尺寸 Die platen size (H*V)	mm	480x480	540x540	540x540	600x600
導柱內距離 Between tie bar (H*V)	mm	300x300	335x335	335x335	385x385
關模行程 Die plunger stroke	mm	185	220	220	225
容模厚度 Thickness of die	mm	120~300	140~355	140~355	150~400
射出系統 INJECTION SYSTEM
射出力 Injection force	Ton	3.9	5.1	5.1	7
射出油缸行程 Injection stroke	mm	120	150	150	153
射錘活塞端直徑 Plunger tip diameter	mm	45	50	50	55
鑄造重量(70%) Casting capacity	kgs	0.9	1.4	1.4	1.8
熔鍋容量 Melting pot capacity	kgs	315	370	370	330
噴嘴位置 Nozzle to center	mm	-50	-55	-55	-55
壓鑄面積 Casting area	cm²	121	195	195	303
鑄造壓力 Casting pressure	kgs/cm²	248	257	257	297
壓出系統 EJECTOR FORCE
壓出力 Ejector force	Ton	3.5	5.7	5.7	6.4
壓出行程 Ejector stroke	mm	50	65.6	65.5	70
油壓系統 HYDRAULIC SYSTEM
鑄造速度 Casting cycle	cycle/min	14	12	12	10
油壓使用壓力 Unit pressure	kg/cm²	90	90	90	90
油箱容量 Oil tank capacity	litter	180	200	200	245
電氣系統 ELECTRICAL SYSTEM
馬達型式規格 Motor style	hp	7.5	15	25	15
電源電壓 Electric and power	V/Hz	220V-380V / 50-60 Hz
機械量度 MACHINE MEASURE
機械尺寸 Overall dimensions	mm	3730x1400x1890	3930x1250x2250	3930x1250x2250	4400x1650x2100
機械淨重 (net) Machine weight	Ton	4.3	5	5	6.3
